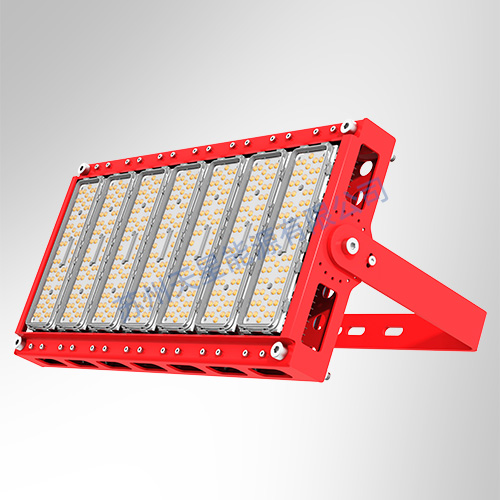

TS-KZTG420-T04 LED抗振投光灯
产品品牌：Tstar 戴星
产品名称：抗振投光灯
产品型号：TS-KZTG420-T04
产品功率：420W
功率因数：>0.95
光 通 量：>46200lm
光源类型：飞利浦
光源色温：2500K-6500K
输入电压：AC85V-265V
产品材质：304不锈钢灯体+型材铝模组散热器+PC透镜
产品尺寸：678*330*240mm
产品重量：14kg
产品寿命：5年
———————————————————————
应用场所
适用于造船厂、矿山、卸船机、岸桥、场桥、斗轮机、
及其他需要抗振、防腐蚀、防锈等照明的室外场所。
——————————————————————————
产品特点
▷ 模组化可插拔技术，简易工具现场维护；
▷ 304不锈钢结构,高机械强度;
▷ 蜂窝式散热和全结构散热技术,高效散热性能;
▷ 双耦合设计,光源模组IP68防护,整灯IP67超高防水等级;
▷ 人类功效学配光,均匀照明;
▷ 自由系列化和全功率解决方案;恒流输出,保证LED使用安全性;——————————————————————————————
0.00
0.00
商品描述
产品品牌：Tstar 戴星
产品名称：抗振投光灯
产品型号：TS-KZTG420-T04
产品功率：420W
功率因数：>0.95
光 通 量：>46200lm
光源类型：飞利浦
光源色温：2500K-6500K
输入电压：AC85V-265V
产品材质：304不锈钢灯体+型材铝模组散热器+PC透镜
产品尺寸：678*330*240mm
产品重量：14kg
产品寿命：5年
———————————————————————
应用场所
适用于造船厂、矿山、卸船机、岸桥、场桥、斗轮机、
及其他需要抗振、防腐蚀、防锈等照明的室外场所。
——————————————————————————
产品特点
▷ 模组化可插拔技术，简易工具现场维护；
▷ 304不锈钢结构,高机械强度;
▷ 蜂窝式散热和全结构散热技术,高效散热性能;
▷ 双耦合设计,光源模组IP68防护,整灯IP67超高防水等级;
▷ 人类功效学配光,均匀照明;
▷ 自由系列化和全功率解决方案;恒流输出,保证LED使用安全性;——————————————————————————————
【 产品品牌 】 【 产品名称 】 【 产品型号 】 【 产品功率 】 【 功率因数 】 【 光 通 量 】 【 光源类型 】 【 光源色温 】 【 输入电压 】 【 产品材质 】 【 产品尺寸 】 【 产品重量 】 【 产品寿命 】 | Tstar戴星 抗振投光灯 TS-KZTG420-T04 420W >0.95 >46200LM 飞利浦 2500K-6500K AC85V-265V 304不锈钢灯体+型材铝模组 散热器+PC透镜 678*330*240mm 14kg 5年 |
■ ■ ■ ■ ■ ■ | 模组化可插拔技术，简易工具现场维护； 304不锈钢结构，高机械强度； 蜂窝式散热和全结构散热技术， 高效散热性能； 双耦合设计，光源模组IP68防护， 整灯IP67超高防水等级; 人类功效学配光，均匀照明; 自由系列化和全功率解决方案； 恒流输出，保证LED使用安全性； |
适用于造船厂 矿山、卸船机、岸桥、场桥、
斗轮机及其他需要抗振、防腐蚀、防锈等照
明的室外场所。
- 色温
- 显色性
- 光通量
- 照度
- 配光曲线
- 防护等级
- 光源寿命
LED色温是以绝对温度K 来表示，即将一标准黑体加热，温度升高到一定程度时颜色开始由深红 - 浅红 - 橙黄 - 白 - 蓝，逐渐改变，某光源与黑体的颜色相同时，黑体当时的绝对温度颜色，就是光源的色温颜色。
相关原理
因相关色温度事实上是以黑体辐射接近光源光色时，对该光源光色表现的评价值，并非一种精确的颜色对比，故具相同色温值的二光源，可能在光色外观上仍有些许差异。仅凭色温无法了解光源对物体的显色能力，或在该光源下物体颜色的再现如何。
不同光源环境的相关色温度。
色温变化
光源色温不同，光色也不同：
色温在 3000K 以下，光色偏红给以温暖的感觉;有稳重的气氛，温暖的感觉;
色温在 3000--6000K 为中间，人在此色调下无特别明显的视觉心理效果，有爽快的感觉;故称为 " 中性 " 色温;
色温超过 6000K ，光色偏蓝，给人以清冷的感觉。
a. 色温与亮度 高色温光源照射下，如亮度不高则给人们有一种阴气的气氛;低色温光源照射下，亮度过高会给人们有一种闷热感觉。
b. 光色的对比 在同一空间使用两种光色差很大的光源，其对比将会出现层次效果，光色对比大时，在获得亮度层次的同时，又可获得光色的层次。
采用低色温光源照射，使红色具有鲜艳感;
采用中色温光源照射，使蓝色具有清凉感;
采用高色温光源照射，使物体有冷的感觉。
光源对物体的显色能力称为显色性，
是通过与同色温的参考或基准光源（白炽灯或画光）下物体外观颜色的比较。
光所发射的光谱内容决定光源的光色，但同样光色可由许多，
少数甚至仅仅两个单色的光波纵使而成，对各个颜色的显色性亦大不相同。
相同光色的光源会有相异的光谱组成，光谱组成较广的光源较有可能提供较佳的显色品质。
当光源光谱中很少或缺乏物体在基准光源下所反射的主波时，会使颜色产生明显的色差。
色差程度愈大，光源对该色的显色性愈差。
显色指数系数为定义光源显色性评价的普遍方法。
当光源光谱中很少或缺乏物体在基准光源下所反射的主波时，会使颜色产生明显的色差。
色差程度越大，光源对该色的显色性越差。显色指数系数（Kau fman）仍为定义光源显色性的普遍方法。
太阳光的显色指数定义为100，白炽灯的显色指数非常接近日光，因此被视为理想的基准光源。
此系统以8种彩度中等的标准色样来检验，比较在测试光源下与在同色温的基准下此8色的偏离程度，
以测量该光源的显色指数，取平均偏差值Ra20—100，以100为最高，平均色差越大，Ra值越低。
低于20的光源通常不适于一般用途。
指数（Ra）
等级
显色性
一般应用
90—100
1A
优良
需要色彩精确对比的场所
80—89
1B
/
需要色彩正确判断的场所
60—79
2
普通
需要中等显色性的场所
40—59
3
/
对显色性的要求较低，色差较小的场所
20—39
4
较差
对显色性没有具体要求的场所
白炽灯的理论显色指数为100，但实际生活中的白炽灯种类繁多，应用也不同，所以其Ra值不是完全一致的，只能说是接近100，是显色性最好的灯具。具体灯具的显色指数值可见下表所举。
光源
显色指数Ra
光源
显色指数Ra
白炽灯
97
高压汞灯
22—51
日光色荧光灯
80—94
高压钠灯
20—30
白色荧光灯
75—85
金属卤化物灯
60—65
暖白色荧光灯
80—90
钠铊铟灯
60—65
卤钨灯
95—99
镝灯
85以上
【光通量】是指按照国际规定的标准人眼视觉特性评价的辐射通量的导出量，以符号Φ(或Φr)表示。
光通量与辐射通量的关系为
，式中Km为光谱光视效能的最大值，等于683lm/W;
V (λ)为国际照明委员会(CIE)规定的标准光谱光视效率函数;Φeλ为辐射通量的光谱密集度。Φ=Km
光通量的单位是lm(流明);λ为光谱光视效率。
1lm等于由一个具有1cd (坎德拉)均匀的发光强度的点光源在1sr(球面度)单位立体角内发射的光通量，即1 lm=1 cd·sr。
一只40W的普通白炽灯的标称光通量为360lm，40 W日光色荧光灯的标称光通量为2100 lm，而400 W标准型高压钠灯的光通量可达48000 lm。
【光视效能】是光通量与相应的辐射通量之商，单位是lm/W。对于复合辐射，其符号为K，K=Φ/Φe。
波长为λ的单色辐射的光视效能符号为K(λ)，称为光谱光视效能，即
,
式中Km为K(λ)的最大值，称为最大光谱光视效能。
根据各国国家计量实验室测量的平均结果，在明视觉条件下，Km位于频率为540×101Hz处(λ=555 nm处)。
1977年国际计量委员会采用频率为540×10Hz的单色辐射的最大光谱光视效能Km=683 lm/W。
在暗视觉条件下，K′m=1754 lm/W。
【光谱光视效率函数】亦称视见函数。
它是在特定光度条件下，视亮度感觉相等的波长为λm和λ的两个辐射通量之比，以符号V(λ)表示。
λm选在最大比值等于1处。
在明视觉条件下(适应亮度大于几个坎德拉每平方米)，λm=555 nm，此时V(λ)=1。
1971年国际照明委员会(CIE)公布的明视觉V(λ)的标准值于1972年获国际计量委员会批准(见图)。
在暗视觉条件下(适应亮度小于0.01 cd/m)的光谱光视效率函数以符号V′(λ)表示，
其最大值位置向短波方向移动，在λ′m=507 nm时，V′(λ)=1。
图中的V′(λ)曲线是CIE1951年推荐的。
光通量的单位为“流明”。
光通量通常用Φ来表示，在理论上其单位相当于电学单位瓦特，因视觉对此尚与光色有关。
所以依标准光源及正常视力度量单位采用“流明”，符号：lm 。
1.光通量是每单位时间到达、离开或通过曲面的光强度。
2.光通量是灯泡发出亮光的比率。
流明 (lm) 是国际单位体系 (SI) 和美国单位体系 (AS) 的光通量单位。
如果将光作为穿越空间的粒子（即光子），那么到达曲面的光束的光通量与 1 秒钟时间间隔内撞击曲面的粒子数成一定比例。
光通量的物理表达式为：
式中：K：光敏度、感光度（类比：胶卷的感光度）、人眼对于彩色的感知能力 K = 683.002 lm/W。 K值使光通量的单位与辐射功率的单位得到统一。
λ：波长，事实上人眼只对波长位于380nm~780nm的可见光有反应，习惯上我们把低于380nm的光波称为紫外线(Ultraviolet，简称UV)，
把高于780nm的光波称为红外线(Infrared，简称IR)，这一点也反映在了视见函数V(λ)中。
V(λ)：称为人眼相对光谱敏感度曲线，亦作视见函数曲线，是总结了众多针对人眼的测试经验而得到的，它描述了人眼对不同波长的光的反应强弱。
光照强度是指单位面积上所接受可见光的能量，简称照度，单位勒克斯（Lux或lx）。
为物理术语，用于指示光照的强弱和物体表面积被照明程度的量。
在光度学(photometry)中，“光度”是发光强度在指定方向上的密度，但经常会被误解为照度。
光度的国际单位是每平方米所接受的烛光（中国大陆、港澳称坎德拉）。
一个被光线照射的表面上的照度（illumination/illuminance）定义为照射在单位面积上的光通量。
设面元dS上的光通量为dΦ，则此面元上的照度E为：E=dΦ/dS 。
1 lx=1 lm/㎡。被光均匀照射的物体，在1平方米面积上所得的光通量是1流明时，它的照度是1勒克斯。
流明是光通量的单位。
发光强度为1烛光的点光源，在单位立体角（1球面度）内发出的光通量为“1流明”。
烛光（Candela），音译“坎德拉”。
烛光的概念最早是英国人发明的，它是发光强度（Luminous intensity）的单位。
定义
作业面或参考平面上的维持平均照度，规定表面上的平均照度不得低于此数值。
它是在照明装置必须进行维护的时刻，在规定表面上的平均照度，这是为确保工作时视觉安全和视觉功效所需要的照度。
分级
照度标准值按0.5、1、2、3、5、10、15、20、30、50、75、100、150、 200、300、500、750、1000、1500、2000、3000 、5000lx 分级。
lx（勒克斯）为照度单位。
照度标准值分级以在主观效果上明显感觉到照度的最小变化，照度差大约为1.5倍，
该分级与CIE国际发光照明委员会标准《室内工作场所照明》S008/E--2001的分级大体一致。
照明国家标准数据
中华人民共和国国家标准《建筑照明设计标准》GB 50034-2013规定了新建、改建和扩建的居住、公共和工业建筑的一般照度标准值。
符合下列条件之一及以上时，作业面或参考平面的照度，可按照度标准值分级提高一级。
1. 视觉要求高的精细作业场所，眼睛至识别对象的距离大于500 mm时；
2. 连续长时间紧张的视觉作业，对视觉器官有不良影响时；
3. 识别移动对象，要求识别时间短促而辨认困难时；
4. 视觉作业对操作安全有重要影响时；
5. 识别对象亮度对比小于0.3时；
6. 作业精度要求较高，且产生差错会造成很大损失时；
7. 视觉能力低于正常能力时；
8. 建筑等级和功能要求高时。
符合下列条件之一及以上时，作业面或参考平面的照度，可按照度标准值分级降低一级。
1. 进行很短时间的作业时；
2. 作业精度或速度无关紧要时；
3. 建筑等级和功能要求较低时。
在一般情况下，设计照度值与照度标准值相比较，可有-10%—+10%的偏差。
配光曲线的定义：
它是指光源（或灯具）在空间各个方向的光强分布。
在极坐标图上标出各方位的发光强度值所连成的曲线就是灯具的配光曲线
配光曲线一般有三种表示方法：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、极坐标配光曲线：
在通过光源中心的测光平面上，测出灯具在不同角度的光强值。从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
B、直角坐标配光曲线：
对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
C、光强曲线图：
将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成的图称为等光强图，常用的图有圆形网图，矩形网图与正弧网图。由于矩形网图既能说明灯具的光强分布，又能说明光量的区域分布，所以采用投光灯具的等光强曲线图都是矩形网图，这里我们将不作介绍。
防护等级：
IP防护等级是将灯具依其防尘、防湿气之特性加以分级，由两个数字所组成，
第一个数字代表灯具防尘、防止外物侵入的等级（分0-6级），
第二个数字代表灯具防湿气、防水侵入的密封程度（分0-8级），
数字越大表示其防护等级越高。
LED光源（LED指的是Light Emitting Diode）为发光二极管光源。
此种光源具有体积小、寿命长、效率高等优点，可连续使用长达10万个小时，未来LED光源应用在照明领域亦成为主流。
使用寿命长
采用电子光场辐射发光，灯丝发光易烧、热沉积、光衰减等缺点。
而采用LED灯体积小、重量轻，环氧树脂封装，可承受高强度机械冲击和震动，不易破碎。平均寿命达10万小时。
LED灯具使用寿命可达5～10年，可以大大降低灯具的维护费用，避免经常换灯之苦。
